Khám Phá Hình Chiếu Trục Đo Vuông Góc Đều Trong Thiết Kế

avatar
Vinh Anh
20:30 10/05/2025

Giới thiệu về phương pháp hình chiếu trong thiết kế kỹ thuật

Trong lĩnh vực thiết kế kỹ thuật, việc thể hiện chính xác hình dạng và kích thước của các đối tượng là rất quan trọng. Một trong những phương pháp được sử dụng phổ biến để thực hiện điều này là hình chiếu của các đối tượng lên các mặt phẳng. Phương pháp này không chỉ giúp người kỹ sư dễ dàng hình dung được sản phẩm mà còn hỗ trợ trong việc chế tạo, lắp ráp và bảo trì. Trong bài viết này, chúng ta sẽ khám phá sâu hơn về một trong những phương pháp hình chiếu đặc biệt, đó là việc sử dụng các mặt phẳng song song để biểu diễn các hình dạng ba chiều. Hình chiếu trục đo

Đặc điểm và nguyên lý hoạt động

Bản chất của phương pháp này là việc chiếu các điểm của đối tượng lên các mặt phẳng song song với các trục tọa độ. Điểm nổi bật của phương pháp này là sự sử dụng các trục tọa độ vuông góc, giúp dễ dàng xác định vị trí của các điểm trong không gian ba chiều. Hệ tọa độ này bao gồm ba trục: trục x, trục y và trục z, tương ứng với chiều dài, chiều rộng và chiều cao của đối tượng. Khi một đối tượng ba chiều được chiếu xuống mặt phẳng, các điểm trên đối tượng sẽ được chuyển thành các điểm trên mặt phẳng đó. Ví dụ, một hình tròn trong không gian ba chiều sẽ trở thành một hình elip khi được chiếu lên một mặt phẳng song song với các trục tọa độ. Điều này cho phép người thiết kế dễ dàng nhận diện và làm việc với kích thước của đối tượng một cách chính xác.

Các bước vẽ hình chiếu

Để thực hiện việc vẽ các hình chiếu, có một quy trình cụ thể mà người thiết kế cần tuân thủ. Các bước này bao gồm:
  • Xác định hệ tọa độ: Đầu tiên, người thiết kế cần xác định vị trí và hướng của hệ tọa độ. Hệ tọa độ này sẽ giúp định vị các điểm trong không gian.
  • Chọn mặt phẳng chiếu: Tiếp theo, cần chọn mặt phẳng chiếu phù hợp với hướng mà bạn muốn thể hiện đối tượng. Các mặt phẳng này thường được đặt song song với các trục.
  • Chuyển đổi điểm: Dựa trên hệ tọa độ đã xác định, người thiết kế sẽ chuyển đổi các điểm từ không gian ba chiều xuống mặt phẳng chiếu.
  • Vẽ hình chiếu: Cuối cùng, các điểm đã chuyển đổi sẽ được kết nối để tạo thành hình chiếu hoàn chỉnh.
Quá trình này không chỉ đơn giản hóa việc vẽ hình mà còn giúp tăng cường khả năng hiểu biết về không gian của người thiết kế. Hình chiếu trục đo vuông góc

Ứng dụng trong thực tiễn

Trong thực tiễn, phương pháp này được áp dụng rất rộng rãi trong nhiều lĩnh vực như cơ khí, kiến trúc, và thiết kế đồ họa. Từ việc chế tạo các linh kiện máy móc cho đến thiết kế các tòa nhà, việc sử dụng các hình chiếu giúp cho quá trình sản xuất và xây dựng trở nên dễ dàng và hiệu quả hơn.

Trong ngành cơ khí

Trong ngành cơ khí, việc sử dụng hình chiếu là cực kỳ quan trọng. Các kỹ sư cơ khí thường xuyên phải làm việc với các bản vẽ kỹ thuật, nơi mà hình chiếu vuông góc giúp họ biểu diễn các chi tiết phức tạp của máy móc. Điều này không chỉ giúp họ dễ dàng truyền đạt ý tưởng mà còn hỗ trợ trong việc phát hiện lỗi trong thiết kế trước khi sản xuất.

Trong kiến trúc

Tương tự, trong kiến trúc, hình chiếu cũng đóng vai trò chủ đạo. Kiến trúc sư cần phải thể hiện các ý tưởng thiết kế của họ dưới dạng các bản vẽ chi tiết, nhằm phản ánh đúng các tỷ lệ và kích thước của công trình. Hình chiếu giúp họ làm rõ cách mà không gian sẽ được sử dụng, cũng như cách mà ánh sáng và không khí sẽ tương tác với công trình. Vẽ hình chiếu trục đo.png)

Tình huống thực tế

Một ví dụ điển hình của ứng dụng thực tiễn là trong việc thiết kế một chiếc máy tiện. Các kỹ sư sẽ sử dụng hình chiếu để xác định vị trí của các linh kiện chính như trục chính, bàn máy, và động cơ. Qua đó, họ có thể tối ưu hóa thiết kế để đảm bảo hiệu suất hoạt động cao nhất.

Lợi ích của hình chiếu trục đo vuông góc

Việc áp dụng phương pháp này trong thiết kế kỹ thuật mang lại nhiều lợi ích rõ rệt. Một số lợi ích có thể kể đến như:
  • Độ chính xác cao: Hình chiếu giúp thể hiện rõ ràng và chính xác các kích thước và hình dạng của đối tượng.
  • Dễ dàng truyền đạt: Bản vẽ hình chiếu dễ hiểu giúp cho việc giao tiếp giữa các kỹ sư, kiến trúc sư và nhà sản xuất trở nên đơn giản hơn.
  • Kiểm tra và phát hiện lỗi: Việc sử dụng hình chiếu cho phép nhanh chóng phát hiện các vấn đề trong thiết kế trước khi tiến hành sản xuất.
  • Tối ưu hóa thiết kế: Các kỹ sư có thể dễ dàng tinh chỉnh các chi tiết trong thiết kế để đảm bảo rằng sản phẩm cuối cùng sẽ hoạt động hiệu quả.

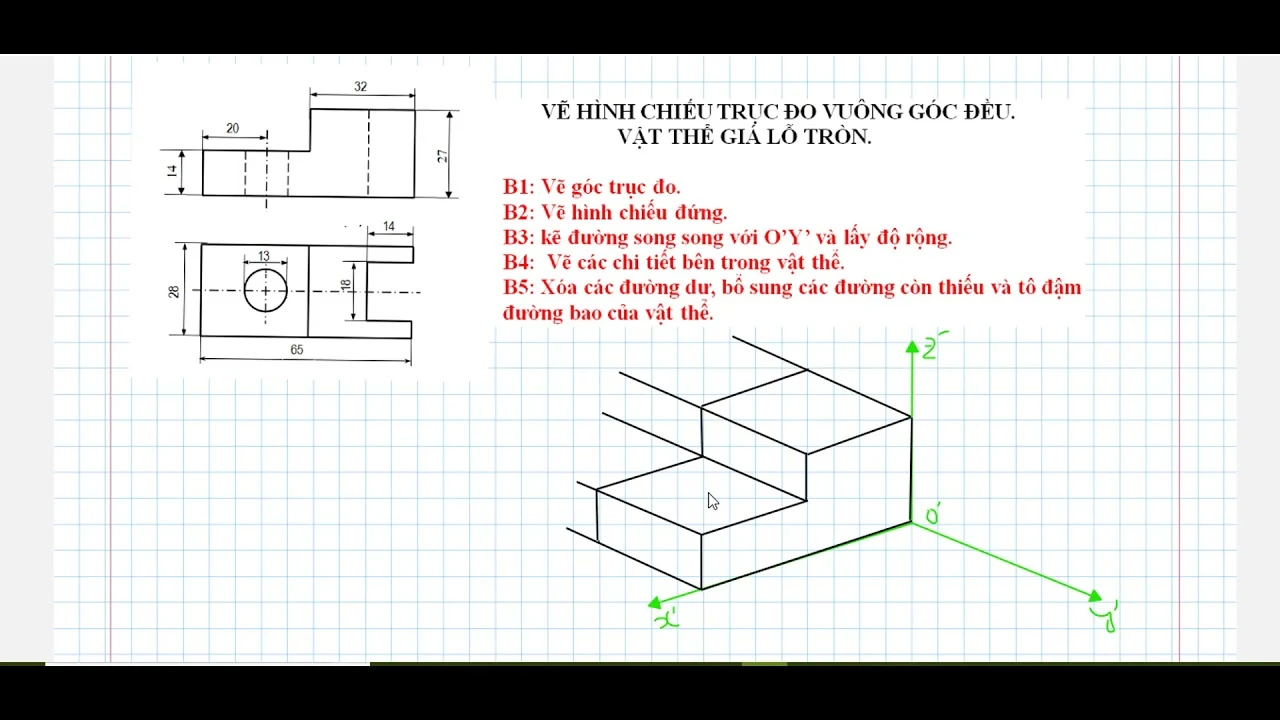

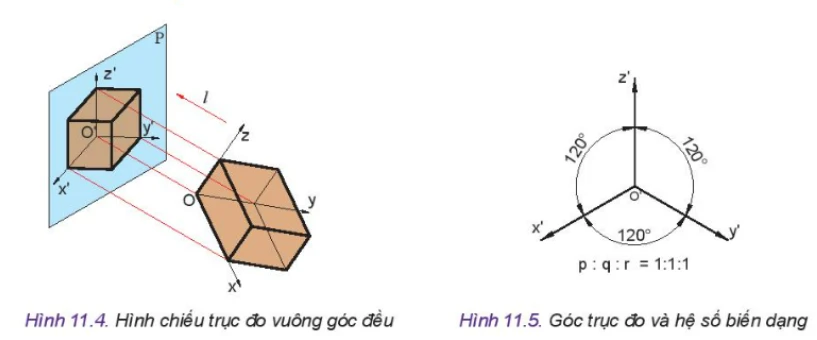

Hình chiếu trục đo vuông góc đều.png)

Kết luận

Như vậy, phương pháp hình chiếu là một công cụ không thể thiếu trong thiết kế kỹ thuật. Việc sử dụng các mặt phẳng song song với các trục tọa độ để biểu diễn các hình dạng ba chiều không chỉ giúp cho các kỹ sư và kiến trúc sư dễ dàng trong việc hình dung và thực hiện công việc mà còn góp phần đảm bảo tính chính xác và hiệu quả trong quá trình sản xuất và xây dựng. Ngày nay, với sự phát triển của công nghệ, việc áp dụng các phần mềm thiết kế hiện đại càng làm tăng tính hiệu quả của phương pháp này, mở ra nhiều cơ hội mới cho những người làm trong lĩnh vực thiết kế và sản xuất. Hình ảnh minh họa Với những kiến thức đã được trình bày, hy vọng bạn đọc sẽ có cái nhìn tổng quan hơn về phương pháp hình chiếu và ứng dụng của nó trong thực tế. Hãy thường xuyên cập nhật kiến thức và thực hành để nâng cao kỹ năng thiết kế của bản thân!
